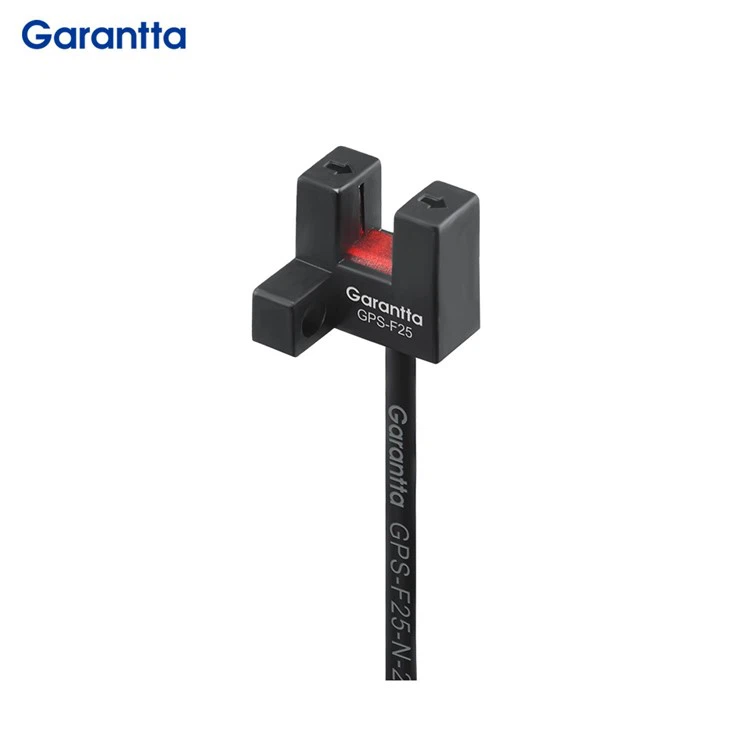

Der Garantta Through-{0}}Beam Slot Type Sensor ist äußerst-präzise, äußerst-empfindlich, äußerst{3}}zuverlässig und kann in jeden Produktionsprozess integriert werden. Es beseitigt die Kalibrierungsprobleme und die Komplexität faseroptischer Sensoren. Aufgrund seiner Robustheit und eingebauten Zuverlässigkeit eignet es sich für anspruchsvolle Anwendungen wie Teilepositionskontrolle, Kantenerkennung, Vorrichtungspositionierung, Teileauswurf, Palettenhandhabung, automatisierte Bestückung und Fehlerschutz.
Der fotoelektrische Schlitzsensor von Garantta besteht hauptsächlich aus einer Lichtquelle, einem Empfänger und einem Erkennungsschlitz. Sein Funktionsprinzip besteht darin, einen Lichtsender und einen Lichtempfänger zu verwenden, die einander gegenüberliegend auf gegenüberliegenden Seiten eines Schlitzes montiert sind. Wenn der Sender infrarotes oder sichtbares Licht aussendet, kann der Empfänger diesen Strahl empfangen, sofern keine hinderlichen Objekte vorhanden sind. Wenn ein Objekt in den Schlitz eindringt, wird der Strahl blockiert, was seine Intensität verringert und eine Änderung im Ausgangssignal des Empfängers verursacht, wodurch die Objekterkennung und -zählung ermöglicht wird.
Produktmerkmale
- Stabile Erkennung ohne Angst vor externen Störungen
- Das Design des Infrarot-Streifenstrahls weist eine hohe Widerstandsfähigkeit gegenüber Hindernissen durch Fremdkörper auf. Reduzieren Sie die Wahrscheinlichkeit einer Fehlbedienung durch Staub- und Schmutzbedeckung.
- Gute Umweltbeständigkeit
- Durch das spezielle optische Design hält es einer Umgebungsbeleuchtung von bis zu 100 kLx stand.
- Die Schutzstruktur erreicht IP67, ist wasserdicht und staubdicht.
- Drei Installationsmethoden zur Auswahl
- Der Schlitzsensor verfügt über Funktionen zum Verpolungsschutz und Lastkurzschlussschutz.
Hauptvorteile
- Miniaturdesign, geringe Größe, geringes Gewicht und einfache Installation, optimiert für die Prüfung kleiner Teile.
- Hohe Schaltfrequenz.
- Sender und Empfänger sind integriert, sodass keine Ausrichtung erforderlich ist.
- Die spezielle Chipverarbeitung sorgt für hohe Beständigkeit gegen Licht und elektromagnetische Störungen.
- Hochempfindliche, stabile und zuverlässige In-Slot-Inspektion.
Die Qualität des Schlitzsensors kann anhand der folgenden Schritte beurteilt werden:
1. Aussehensprüfung
Gehäuse: Auf Risse oder Beschädigungen prüfen.
Linse: Stellen Sie sicher, dass die Linse sauber und frei von Schmutz ist.
Verkabelung: Überprüfen Sie, ob die Verkabelung fest, locker oder defekt ist.
2. Überprüfung der Stromversorgung
Spannung: Bestätigen Sie, dass die Stromversorgungsspannung den Spezifikationsanforderungen entspricht.
Polarität: Stellen Sie sicher, dass die Polarität des Steckplatzsensors der Stromversorgung korrekt ist.
3. Funktionstest
Blockierung durch kein Objekt: Wenn kein Objekt vorhanden ist, sollte das Ausgangssignal normalerweise offen (NO) oder normalerweise geschlossen (NC) sein.
Objektblockierung: Blockieren Sie den Lichtweg und das Ausgangssignal sollte den Zustand wechseln.
4. Empfindlichkeitstest
Reaktionszeit: Blockieren und entfernen Sie das Objekt, um zu beobachten, ob die Reaktionszeit den Spezifikationen entspricht.
Erkennungsentfernung: Testen Sie, ob die maximale und minimale Erkennungsentfernung den Spezifikationen entspricht.
5. Prüfung des Ausgangssignals
Spannung/Strom: Messen Sie das Ausgangssignal mit einem Multimeter, um sicherzustellen, dass es den Spezifikationen entspricht.
Stabilität: Testen Sie mehrmals, um sicherzustellen, dass das Ausgangssignal stabil ist.
6. Vergleichstest
Neu vs. alt: Vergleichen Sie mit einem neuen Switch, um zu prüfen, ob die Leistung konsistent ist.
Markenvergleich: Vergleichen Sie Schalter verschiedener Marken, um Leistungsunterschiede zu bewerten.
7. Fehlerbehebung
Keine Ausgabe: Stromversorgung, Verkabelung und optischen Pfad überprüfen.
Instabile Ausgabe: Überprüfen Sie die Sauberkeit der Linse und die Umgebungseinflüsse.
Langsame Reaktion: Überprüfen Sie die Empfindlichkeits- und Reaktionszeiteinstellungen des Schlitzsensors.
Beliebte label: Schlitzsensor, China Schlitzsensorhersteller, Lieferanten, Fabrik, Proximitätssensor vom PNP -TypQuadratkapazitätssensorMikrolaserverschiebungssensorSlot -SensoranwendungOptischer diffuser Sensor
Spezifikationen für Schlitzsensoren
| Modell | Erkennungsmethode | Erkennungsentfernung | Objektgröße erkennen | Unterschiedlicher Abstand | Verbindungsmethode | NPN/PNP | Kontrollleuchte | Kontrolle | Aktionsmodus | Stromspannung | Arbeitsstrom | Laststrom | Restspannung | Antworthäufigkeit | Schutzschaltung | Umgebungstemperatur | Umgebungsfeuchtigkeit | Schutzniveau |
| GPS-L25-N-2m | Durch-Trägertyp (Schlitztyp) | 5mm (Nutbreite) | Über 2*0,8mm | Unter 0,025 mm | 4-Kabelausgang (Standardkabellänge 2 m) | NPN | Rot/Eingehendes Licht ist an/Blackout-Licht ist aus | 908 nm | Normalerweise offen/normalerweise geschlossen (weiße Linie normalerweise offen/schwarze Linie normalerweise geschlossen) | Unter 5-30 VDC | Unter 8mA | Unter 100 mA | Unter 1V | Über 1 kHz | Ausgangspolaritäts-Verpolungsschutz, Stromversorgungs-Verpolungsschutz, Überspannungsabsorption, Kurzschlussschutz | -25-70 Grad | 35 % ~ 95 % relative Luftfeuchtigkeit | IP50 IEC60529 |
| GPS-L25-P-2m | Durch-Trägertyp (Schlitztyp) | 5mm (Nutbreite) | Über 2*0,8mm | Unter 0,025 mm | 4-Kabelausgang (Standardkabellänge 2 m) | PNP | Rot/Eingehendes Licht ist an/Blackout-Licht ist aus | 908 nm | Normalerweise offen/normalerweise geschlossen (weiße Linie normalerweise offen/schwarze Linie normalerweise geschlossen) | Unter 5-30 VDC | Unter 8mA | Unter 100 mA | Unter 1V | Über 1 kHz | -25-70 Grad | 35 % ~ 95 % relative Luftfeuchtigkeit | IP50 IEC60529 | |
| GPS-K25-N-2m | Durch-Trägertyp (Schlitztyp) | 5mm (Nutbreite) | Über 2*0,8mm | Unter 0,025 mm | 4-Kabelausgang (Standardkabellänge 2 m) | NPN | Rot/Eingehendes Licht ist an/Blackout-Licht ist aus | 908 nm | Normalerweise offen/normalerweise geschlossen (weiße Linie normalerweise offen/schwarze Linie normalerweise geschlossen) | Unter 5-30 VDC | Unter 8mA | Unter 100 mA | Unter 1V | Über 1 kHz | -25-70 Grad | 35 % ~ 95 % relative Luftfeuchtigkeit | IP50 IEC60529 | |
| GPS-K25-P-2m | Durch-Trägertyp (Schlitztyp) | 5mm (Nutbreite) | Über 2*0,8mm | Unter 0,025 mm | 4-Kabelausgang (Standardkabellänge 2 m) | PNP | Rot/Eingehendes Licht ist an/Blackout-Licht ist aus | 908 nm | Normalerweise offen/normalerweise geschlossen (weiße Linie normalerweise offen/schwarze Linie normalerweise geschlossen) | Unter 5-30 VDC | Unter 8mA | Unter 100 mA | Unter 1V | Über 1 kHz | -25-70 Grad | 35 % ~ 95 % relative Luftfeuchtigkeit | IP50 IEC60529 | |
| GPS-F25-N-2m | Durch-Trägertyp (Schlitztyp) | 5mm (Nutbreite) | Über 2*0,8mm | Unter 0,025 mm | 4-Kabelausgang (Standardkabellänge 2 m) | NPN | Rot/Eingehendes Licht ist an/Blackout-Licht ist aus | 908 nm | Normalerweise offen/normalerweise geschlossen (weiße Linie normalerweise offen/schwarze Linie normalerweise geschlossen) | Unter 5-30 VDC | Unter 8mA | Unter 100 mA | Unter 1V | Über 1 kHz | -25-70 Grad | 35 % ~ 95 % relative Luftfeuchtigkeit | IP50 IEC60529 | |
| GPS-F25-P-2m | Durch-Trägertyp (Schlitztyp) | 5mm (Nutbreite) | Über 2*0,8mm | Unter 0,025 mm | 4-Kabelausgang (Standardkabellänge 2 m) | PNP | Rot/Eingehendes Licht ist an/Blackout-Licht ist aus | 908 nm | Normalerweise offen/normalerweise geschlossen (weiße Linie normalerweise offen/schwarze Linie normalerweise geschlossen) | Unter 5-30 VDC | Unter 8mA | Unter 100 mA | Unter 1V | Über 1 kHz | -25-70 Grad | 35 % ~ 95 % relative Luftfeuchtigkeit | IP50 IEC60529 | |
| GPS-R25-N-2m | Durch-Trägertyp (Schlitztyp) | 5mm (Nutbreite) | Über 2*0,8mm | Unter 0,025 mm | 4-Kabelausgang (Standardkabellänge 2 m) | NPN | Rot/Eingehendes Licht ist an/Blackout-Licht ist aus | 908 nm | Normalerweise offen/normalerweise geschlossen (weiße Linie normalerweise offen/schwarze Linie normalerweise geschlossen) | Unter 5-30 VDC | Unter 8mA | Unter 100 mA | Unter 1V | Über 1 kHz | -25-70 Grad | 35 % ~ 95 % relative Luftfeuchtigkeit | IP50 IEC60529 | |
| GPS-R25-P-2m | Durch-Trägertyp (Schlitztyp) | 5mm (Nutbreite) | Über 2*0,8mm | Unter 0,025 mm | 4-Kabelausgang (Standardkabellänge 2 m) | PNP | Rot/Eingehendes Licht ist an/Blackout-Licht ist aus | 908 nm | Normalerweise offen/normalerweise geschlossen (weiße Linie normalerweise offen/schwarze Linie normalerweise geschlossen) | Unter 5-30 VDC | Unter 8mA | Unter 100 mA | Unter 1V | Über 1 kHz | -25-70 Grad | 35 % ~ 95 % relative Luftfeuchtigkeit | IP50 IEC60529 | |
| GPS-U25-N-2m | Durch-Trägertyp (Schlitztyp) | 5mm (Nutbreite) | Über 2*0,8mm | Unter 0,025 mm | 4-Kabelausgang (Standardkabellänge 2 m) | NPN | Rot/Eingehendes Licht ist an/Blackout-Licht ist aus | 908 nm | Normalerweise offen/normalerweise geschlossen (weiße Linie normalerweise offen/schwarze Linie normalerweise geschlossen) | Unter 5-30 VDC | Unter 8mA | Unter 100 mA | Unter 1V | Über 1 kHz | -25-70 Grad | 35 % ~ 95 % relative Luftfeuchtigkeit | IP50 IEC60529 | |
| GPS-U25-P-2m | Durch-Trägertyp (Schlitztyp) | 5mm (Nutbreite) | Über 2*0,8mm | Unter 0,025 mm | 4-Kabelausgang (Standardkabellänge 2 m) | PNP | Rot/Eingehendes Licht ist an/Blackout-Licht ist aus | 908 nm | Normalerweise offen/normalerweise geschlossen (weiße Linie normalerweise offen/schwarze Linie normalerweise geschlossen) | Unter 5-30 VDC | Unter 8mA | Unter 100 mA | Unter 1V | Über 1 kHz | -25-70 Grad | 35 % ~ 95 % relative Luftfeuchtigkeit | IP50 IEC60529 |
