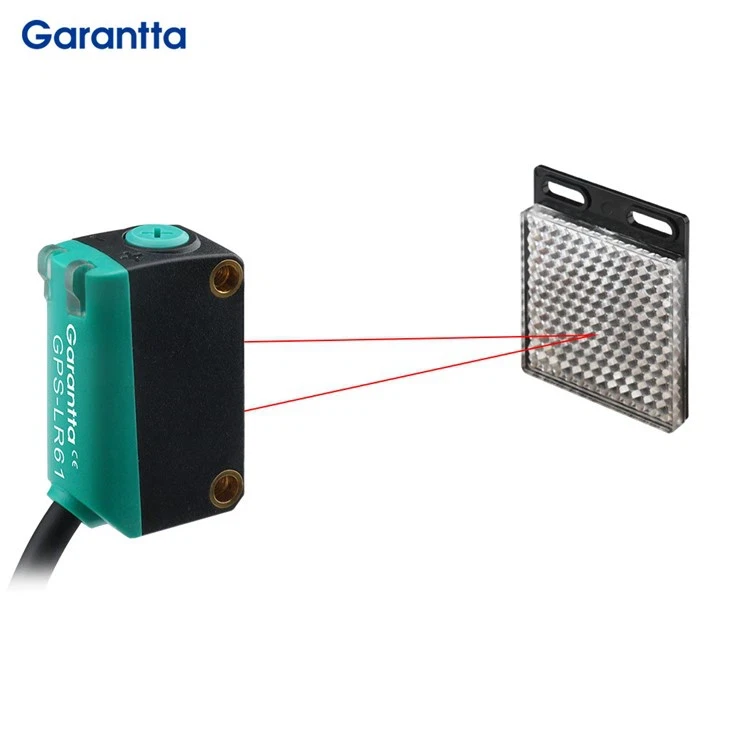

Der fotoelektrische Lasersensor und Reflektor von Garantta ist ein Sensortyp, der zur Erkennung von Objekten auf der Grundlage fotoelektrischer Retroreflexionseigenschaften verwendet wird. Photoelektrische Sensoren bestehen aus einem Lichtsender und einem Empfängerelement. Der Sensor kann die Unterbrechung eines reflektierten Lichtstrahls erkennen und entscheiden, ob ein Objekt vorhanden ist oder nicht. Es kann die allgemeinen fotoelektrischen Sensoren der Serie E3Z von Omron ersetzen.
Bei Reflexionslichtschranken sind Sender und Empfänger im selben Gehäuse untergebracht. Eine separate Reflektoreinheit wird platziert, um den Strahl zurück zum Sensor zu reflektieren. Gelangt ein Objekt in den Bereich zwischen Reflektor und Sensor, behindert es den Lichtstrahl. Durch diese Unterbrechung wird der Lichtstrahl gestreut und der Sensor erkennt die Veränderung. Dadurch ändert sich die Ausgabe.
Merkmale
1.Lasersensor und Reflektor verwenden Laser anstelle von LEDs.
Im Vergleich zu LED-Sensoren sind Lasersensoren einfacher auszurichten, haben eine höhere Genauigkeit und können kleinere Objekte und kleinere Lücken erkennen.
2. Retroreflexions-Lichtschranken vereinfachen die Installation.
Einweglichtschranken-werden typischerweise zur Erkennung kleiner, hell erleuchteter Ziele verwendet. Obwohl die Einwegstrahlerkennung relativ zuverlässig ist, erfordert sie eine separate Verkabelung und Stromversorgung für Sender und Empfänger sowie Installation und Ausrichtung. Reflexionslichtschranken machen die Verkabelung und Stromversorgung auf beiden Seiten überflüssig. Installation und Ausrichtung sind außerdem einfacher und bequemer als-Einweglichtschranken, was Zeit und Verkabelungskosten spart.
3.Präzises optisches Design mit einem speziellen Chip, der verschiedene Ziele leicht erkennt;
4.Mit Kurzschlussschutz und Verpolungsschutzfunktion
Funktionsprinzip
Seine Kernbetriebslogik basiert auf einer ausgefeilten dreieckigen geschlossenen Schleife „Senden-Reflektieren-Empfangen“:
Richtungsübertragung:Der eingebaute-Projektor des Schalters sendet einen modulierten, schmalen Lichtstrahl mit einer bestimmten Wellenlänge (normalerweise Infrarotlicht) aus.
Effiziente Reflexion:Der Lichtstrahl durchläuft den Erfassungsbereich und erreicht einen dedizierten Reflektor (Retroreflektor), der entfernt montiert ist. Dieser Reflektor nutzt eine einzigartige Mikroprismenanordnung oder Glasperlenstruktur, um das einfallende Licht mit extrem hoher Effizienz präzise auf seinem ursprünglichen Weg zurückzureflektieren.
Präziser Empfang:Der Lichtempfänger des Lasersensors und Reflektors erfasst dieses reflektierte Lichtsignal präzise.
Intelligente Erkennung:Wenn ein zu prüfendes Objekt in den Strahlengang eintritt und den Strahl blockiert, wird das reflektierte Lichtsignal unterbrochen oder deutlich abgeschwächt. Basierend auf diesen Informationen gibt die interne Schaltung zuverlässig ein Schaltsignal (Ein-/Aus-Zustandswechsel) aus.
FAQ
F: Was sind die wichtigsten Überlegungen bei der Installation und Verwendung eines kleinen Sensors und Reflektors?
Um einen langfristig stabilen und zuverlässigen Betrieb des Sensors zu gewährleisten, beachten Sie bitte die folgenden Punkte:
1. Sicherheit geht vor - Lasersicherheit:
Bei den meisten industriellen kleinen Lasersensoren handelt es sich um Produkte der Klasse 2 mit geringer Ausgangsleistung. Es ist jedoch strengstens verboten, direkt in den Laserstrahl zu blicken oder ihn durch optische Instrumente (z. B. Mikroskope, Teleskope) zu betrachten, um Augenschäden zu vermeiden. Die Ausrüstung sollte über deutliche Lasersicherheitsmarkierungen verfügen.
2. Präzise Installation und Kalibrierung:
Sichere Installation: Verwenden Sie eine Halterung, um den Sensor sicher zu befestigen und zu verhindern, dass Vibrationen zu einer Fehlausrichtung der optischen Achse führen.
Präzise Ausrichtung: Achten Sie bei Einweg-- und retroreflektierenden Typen darauf, dass Sie den Laserpunkt verwenden, um Sender und Empfänger (oder Reflektor) präzise auszurichten. Selbst eine geringfügige Fehlausrichtung kann zu einer erheblichen Signaldämpfung führen.
Vermeiden Sie Lichtinterferenzen: Obwohl der Sensor sehr resistent gegen Interferenzen ist, sollten Sie vermeiden, dass er starken Lichtquellen (z. B. der Sonne oder Hochleistungslampen) ausgesetzt ist. Achten Sie bei retroreflektierenden Anwendungen darauf, dass sich keine stark reflektierenden Objekte im Hintergrund befinden.
3. Berücksichtigen Sie die Eigenschaften des zu messenden Objekts:
Bei diffusen Reflexionstypen muss der Einfluss der Farbe, des Materials und der Oberflächenbeschaffenheit des Objekts auf die Erkennungsentfernung im Voraus bewertet werden und es sollte ein ausreichender Empfindlichkeitsspielraum vorgesehen werden. Bei transparenten oder stark reflektierenden (z. B. verspiegelten) Objekten ist ein Sondermodell oder eine Anpassung des Einbauwinkels erforderlich.
4. Umweltbeständigkeit:
Stellen Sie sicher, dass die Schutzart des Sensors und des Reflektors (IP-Schutzart) den Umgebungsanforderungen vor Ort entspricht (z. B. Staubdichtigkeit, Wasserdichtigkeit und Öldichtigkeit).
Beachten Sie den Betriebstemperaturbereich und vermeiden Sie den Einsatz bei extremen Temperaturen.
Von starken elektromagnetischen Störquellen fernhalten.
5. Regelmäßige Wartung:
Reinigen Sie die Linsenoberfläche regelmäßig von Staub und Öl, um eine Beeinträchtigung des Strahlengangs zu vermeiden. Verwenden Sie zum Reinigen ein weiches Tuch und einen speziellen Linsenreiniger.
Überprüfen Sie regelmäßig, ob der optische Pfad versehentlich blockiert oder falsch ausgerichtet ist.
